新建原理图模板

1.在SchDoc中打开原理图,然后单击菜单Design > Template > Remove the template,即将原来默认的原理图中的模版信息删除,此时我们就可以通过快捷工具栏上的Line线进行绘制。

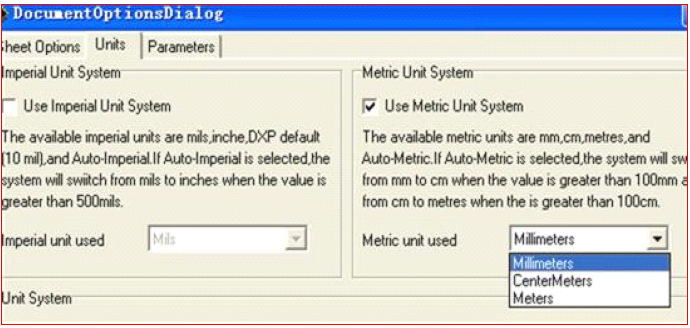

2.设置自己习惯使用的单位,在Design > Document Options > Units可以设置采用英制单位(imperial)或公制单位(metric unit system) 在此我们选择公制毫米(mm)如下图1:

图1

单击 OK 确认设置

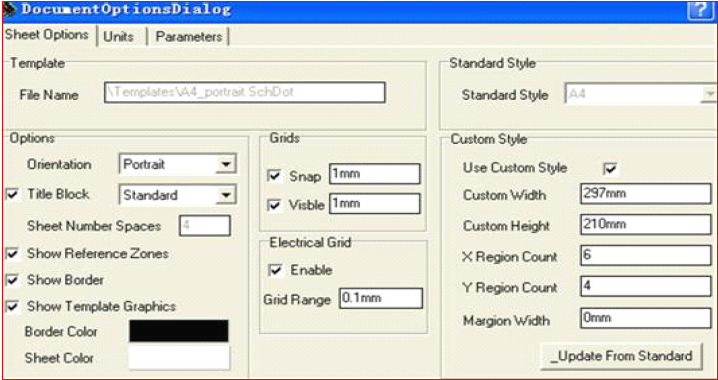

3.继续执行Design > Document Options选择使用自定义(custom style)勾选。填写需要设置的文本高、宽、边距等以及是采用垂直,水平模式等参数设置。如图2:

图2

4.通过原理图当前界面通过快捷工具栏的LINE来绘制,鼠标处于十字状态下单击键盘上面的TAB键,改变绘制的线宽线形和颜色等。绘制好表格以后可以通过单击快捷工具栏中的TEXT放置中英文字符串。

5.下面具体操作关于内部信息格式的设置:

(1)关于内部固定的格式信息内容可以直接在模板文件中添加设置。

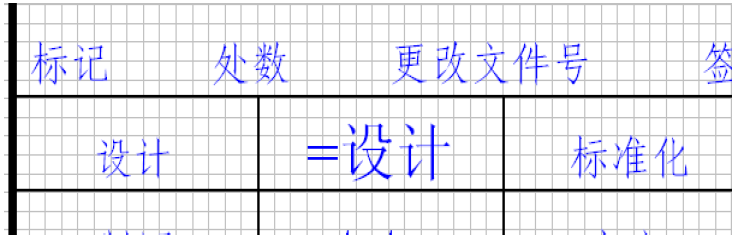

(2)如图3直接在“设计”标题后面放置内容“=test”。注意“=”是一定要放置的。

图3

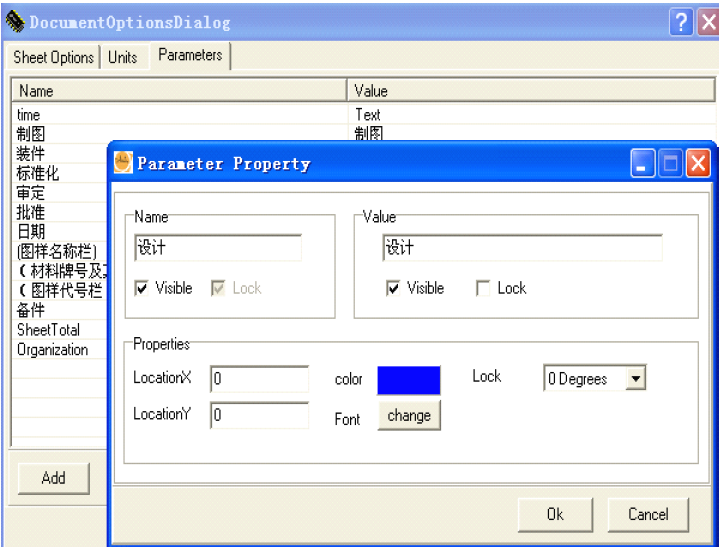

6.然后执行Design > Document Option >  Parameters中设置对应的模板信息,可以直接单击add 添加或直接在原来的基础上直接修改如图4:

图4

7.最后可通过当前的菜单File > Save as选择保存为模板的格式(*.schdot)或通过菜单Design > Templates > Save As Template File Name,将当前的模板文件保存,注意格式为:(*.schdot).
