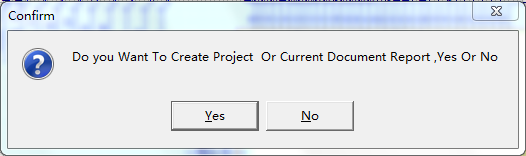

物料报表信息生成和查看 1.打开一个原理图文件,执行Report > Bill of Materials.(单击当前菜单:报表> 生成元件清单),在弹出的对话框中设置选择YES即为当前的项目文件生成项目报表,(NO为当前的显示的单个文档界面生成元件报表)。

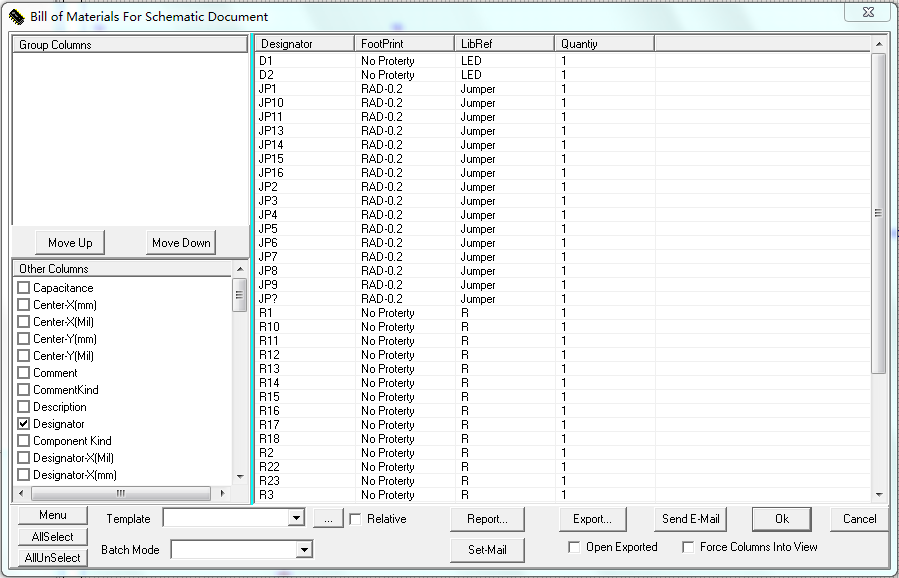

图1 2.弹出窗口如图2:
图2 3.在弹出的物料报表中,通过选择“其他信息专栏”来“上移”或“下移”进行元器件的分类查看。通过勾选“其他信息专栏”中的项目标题来显示当前需要查看的元器件的信息,以及通过选种一行列表信息右键单行输出或通过下面的标题报告(TXT格式)或输出(csv格式可通过excl格式打开),来查看或打印;同时可通过此对话框下面的选项来进行设置模板文件,物料信息邮件发送等多种查看方式,快速实现无纸化的绿色查看方式。
|
||||||||||||||
|
