元器件自定义信息的设置

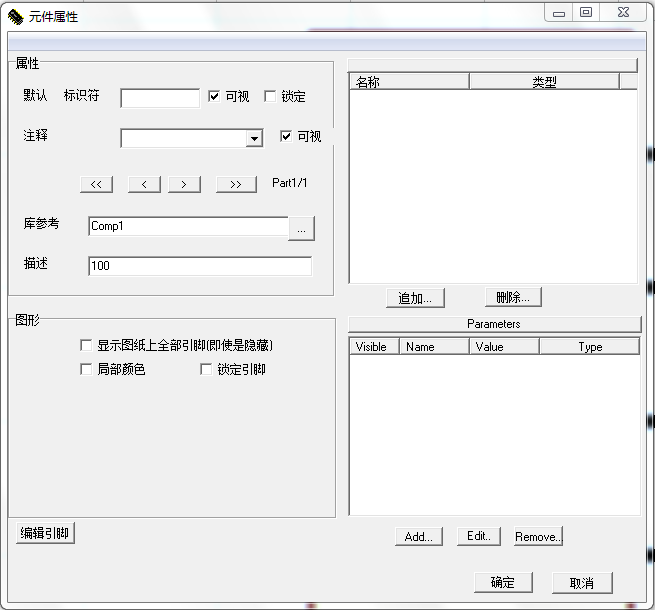

1.在Schlib中新建一个元器件。直接双击左侧浏览器中对应的元件,弹出的元件属性对话框。如图1:

图1

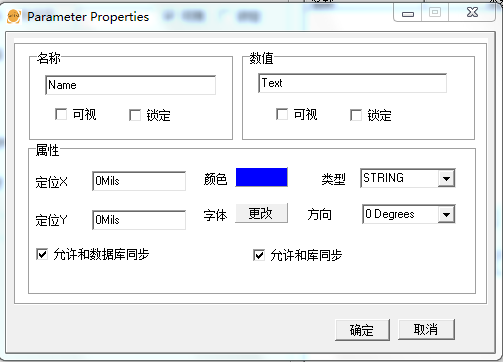

2.单击parameters栏下的按钮Add,弹出元器件特性对话框。如图2:

图2

3.在此对话框可以设置此元件具有的名称以及对应的数值信息,并对其显示进行设置等,同时此允许勾选设置和“允许和数据库同步”即在原理图中同时显示到物料报表中并可查看输出等,“允许和库同步”即在保存库文件或通过原理图等生成库文件将此信息自动保存。

4.在已经存在的自定义信息,我们可以通过图1中的Edit何Remove来编辑或删除。
