元器件属性参数的设置

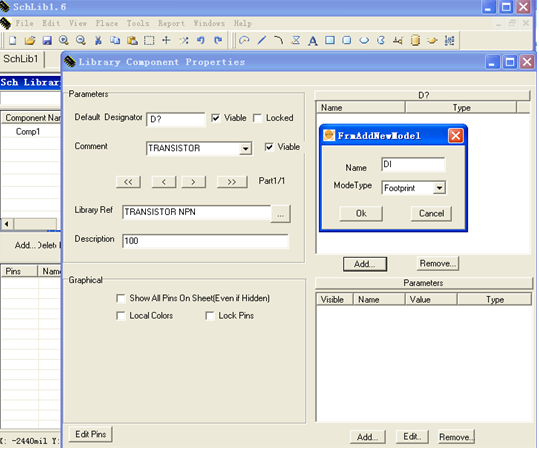

1.在原理图库面板列表中选中Component_1，选择Tool > Rename Component命令(或直接双击浏览器界面中的COMP1即可在当前的元器件界面属性进行修改设置其属性参数，如下图)。在Library ref 对话框输入可以唯一确定元件的名字，例如：TRANSISTOR NPN 。
图1
2.Default Designator 中设置默认的元器件标称符号，例如”D?”.
Comment 栏中设置元器件的一些标称值或型号大小等
Description 栏中设置对当前元器件功能的描述等

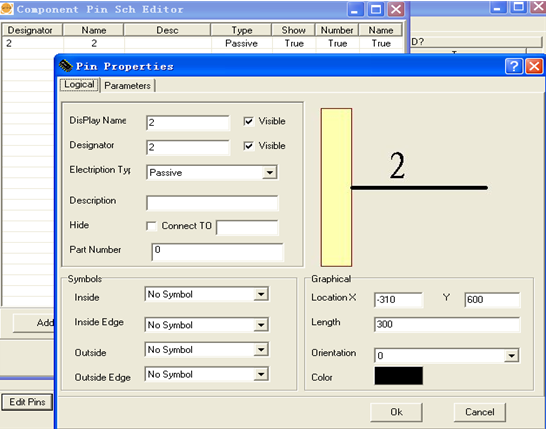

3.在最左下角 单击“Edit Pins”即可查看当前绘制的元器件的管脚参数，直接双击当前对应的Pin脚即可查看当前当前的Pin脚的参数设置，对其进行设置等。如下图类似在放置Pin脚时鼠标处于命令状态下的按住键盘TAB键后弹出的对当前PIN脚属性设置的对话框。
图2
4.元器件属性的右上角出设置当前元器件对应的封装；单击当前界面的“add”即可添加封装。在此界面中可以添加对应所有的元器件封装；在原理图界面中导出的网络表默认以当前最上面的封装优先级最高，当在PCB文件中找不到当前第一个封装，会以第二个位替代，并以记事本的形式提示没有找到当前的元器件对应的PCB元器件封装。
|
|
