PCB模块的复用

请参考本安装目录文件夹:ModeCopy

>>首先,打开原始已经布局布线的原始文件(作为复用模块)SourceStand_placeAndRoute.PcbDoc,如下图:

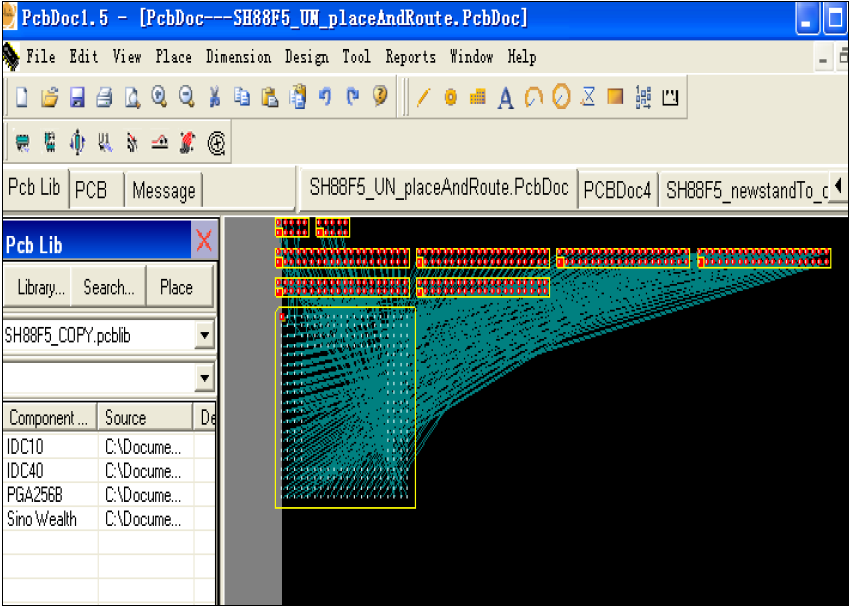

>>再新建一个PCB文件(实际操作中相当新建立的设计文件),在左侧的浏览器界面的library加载PCB库文件:ModeCopy.pcblib.然后通过菜单Design>Netlist>Inport netlist file导入网络表文件:Mode copy.net,单击YES按钮后元器件自动打散排列保存:

Newstand_UN_placeAndRoute.PcbDoc如下图:

>>我们自己可以新添加几个元器件(这里也是相当与新的原理图设计中做的添加修改),并手动连接几个connection作为新的物理连接网络,另存文件名:NewNetstandTo_UN_placeAndRoute.PcbDoc。如下图:

>>其次,在原始的文件中单击空白处单击右键选择元器件(select

components,复制之前必须的操作)快捷键复制其中的部分模块或全部模块。

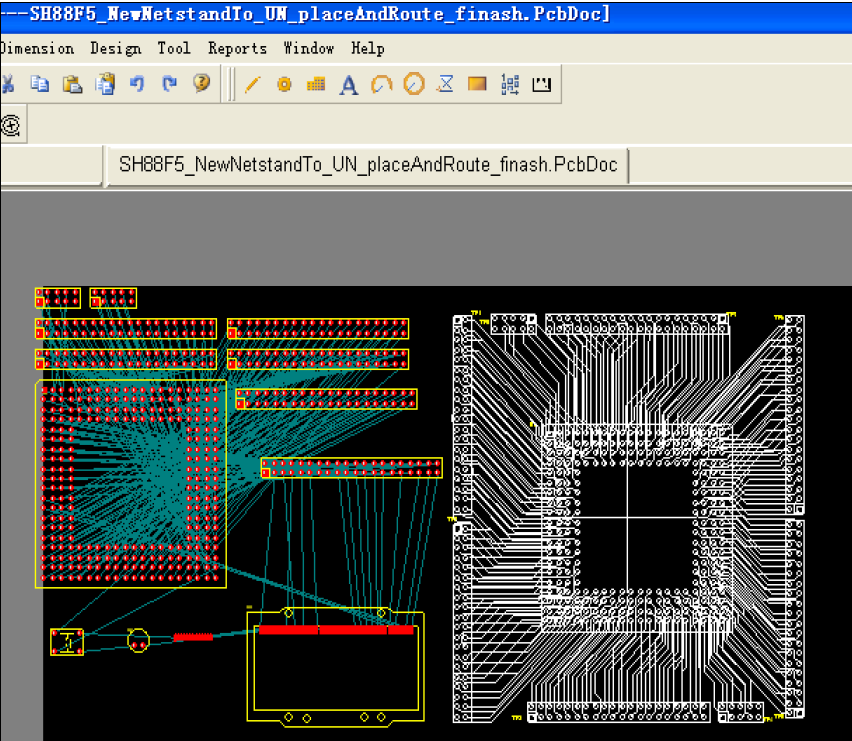

>>打开文件:NewNetstandTo_UN_placeAndRoute.PcbDoc,先另存为:NewNetstandTo_UN_placeAndRoute_finash.PcbDoc。然后在其中进行粘贴操作在出现的复用模块时选择空白处单击左键如下图:
