PCB元器件信息更新到原理图

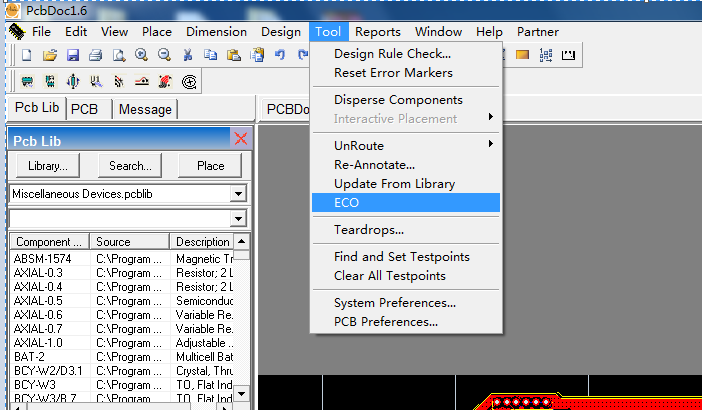

1.在PcbSoc中打开一个pcb文件,然后执行tool>ECO如图1 所示:

图1

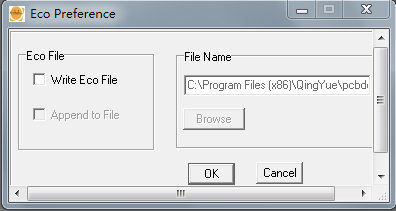

2.然后自动弹出ECO文件输出窗口,如图2所示:

图2

3.勾选Write Eco File,可以自己设置路径和文件名,也使用默认的路径和文件名。点击OK。

4.此时对当前的PCB文件进行重新的排序或修改元器件的属性(封装名,标号,注释)等修改会自动记录到刚才设置的ECO文件中。

5.打开与此PCB文件相对应的原理图文件,执行Design>Read ECO File. 在弹出的对话框中选择刚刚你所保存的ECO文件,可将当前原理图文件对应的PCB文件中最后修改设置的元器件信息自动更新到对应的原理图文件中。
