建立PCB模板文件

1.新建一个PCB 文件，右下角关于PCB 文件的信息说明标记可以用工具条上面的LINE 绘制在机械层上，单击菜单design > board layers and colors > mechanical,可以自己添加一个机械层比如mechanical 4 勾选对应框使此层显示并设置单层显示有效。单击OK 退出即可！

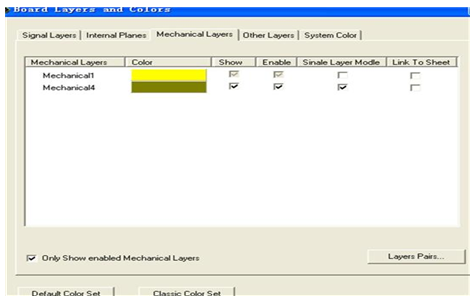

图1

2.然后即可根据机械绘图的格式要求设置PCB板信息，如板层颜色、字体等

3.最后可以保存到文件夹下，作为模版使用。
