优先选项设置

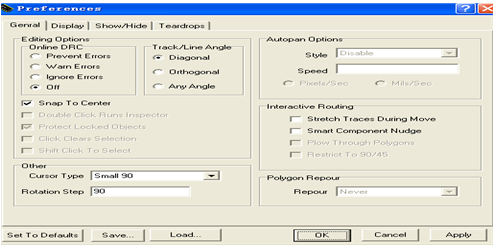

打开PcbDoc,执行tools>PCB preferences. 弹出窗口如下图:

图1

General 栏
Edit Options
Online DRC 设置当期布局布线的在线检查 Prevent Errors 阻止错误;Warm Errors 警告错误;ignore Eroors 忽略错误;OFF 关掉提示,一般选着OFF.
Track /Line Angle 设置当期绘制布线或二维线绘图的角度类型
Snap to center 复选为设定一定的电器扑捉大小,在不布线时自动连接到焊盘的中心位置,防止在制板是带来电气上的连接出误。
Interactive routing 中 stretch track during move 设置在布线修改时允许对两端具有交差布线的布线进行拖动操作
Smart componet nudge 是允许进行元器件推挤
Other 中 Cursor type 设置鼠标显示大小的类型
Rotation 任何被选中的项目图件旋转时角度大小的设置
