元器件的推挤

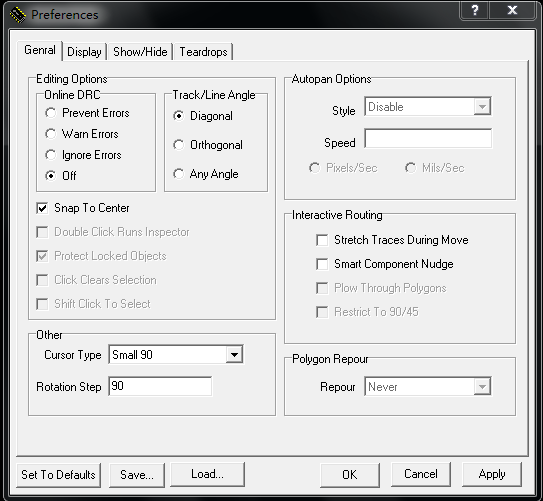

1.执行tool>PCB preferences,弹出窗口如图1:

图1

2.图1中在Online DRC勾选框中选择Prevent Errors.就可在线DRC检测。

3.作为新的PCB设计软件,就目前来讲,青越峰在元器件的推挤上已经有所成就,对于元器件的放置能够做到智能化。

如图1所示,只要在PCB Preferences选项框中进行一下设置(选中Smart Component Nudge),就可以达到只能推挤元件的目的。

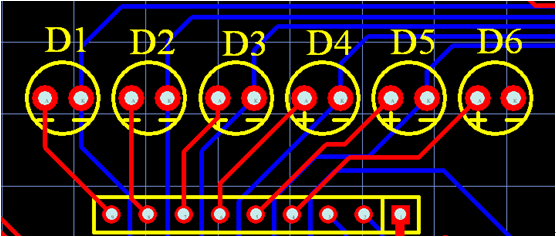

智能推挤前,元器件的摆放位置

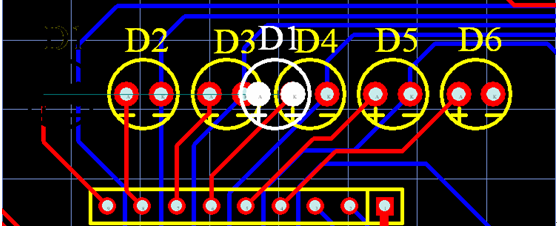

即将进行智能推挤,想要把D1放置在此位置

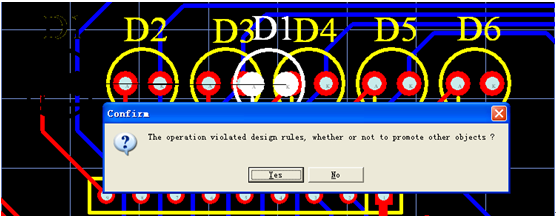

弹出确认对话框,点击Yes即可完成智能推挤

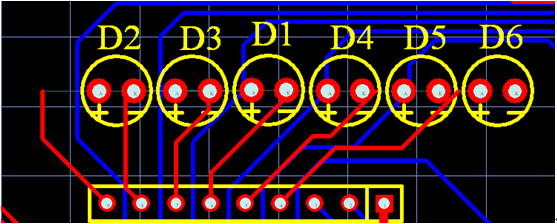

智能推挤后,元器件的摆放位置
