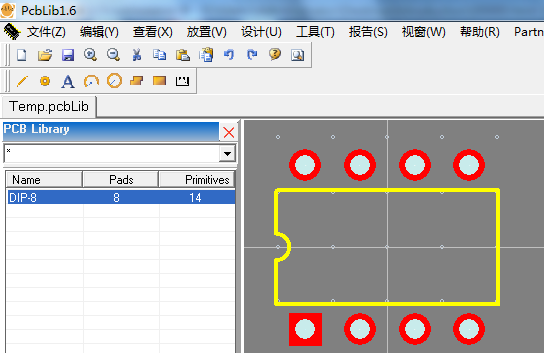

设置元器件的偏心焊盘 1.打开PcbDoc,放置一个元器件,选中元器件右键选择open pcblib。弹出该元器件的编辑库文件。如图1:

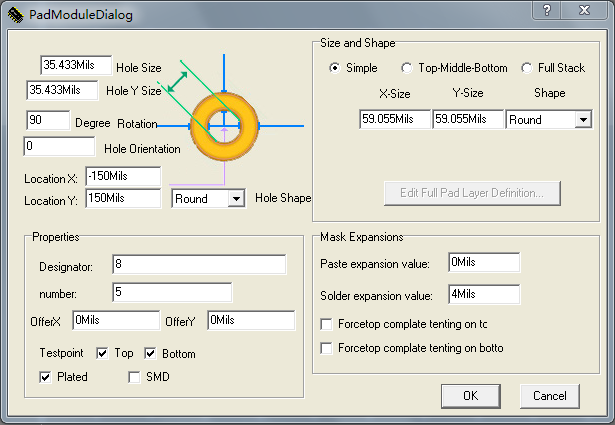

图1 2.双击焊盘弹出窗口如图2:

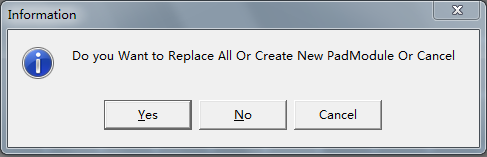

图2 3.把offerY栏改为9Mils.点击OK。 4.弹出对话框如图3:

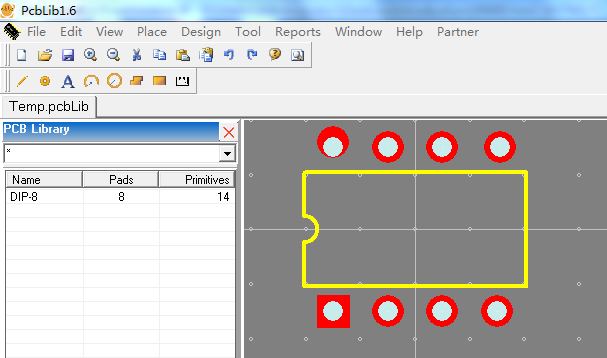

图3 5.选择NO,则只改变一个焊盘。如图4:

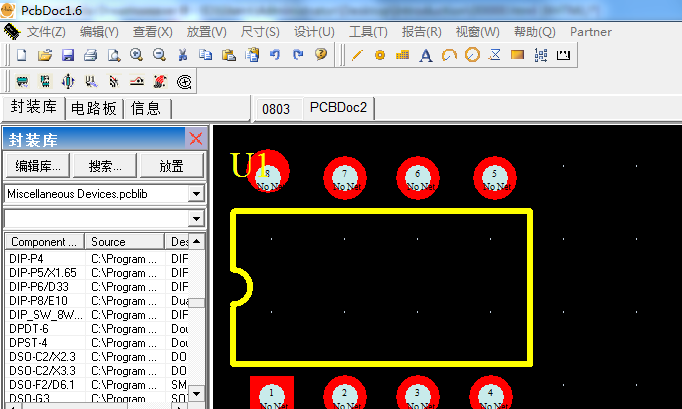

图4 6.执行file>save.然后关闭PcbLib,则在PcbDoc中该元器件刚刚的焊盘已经成为了偏心焊盘。如图5所示:
图5
|
||||||||||||||
|
