板层的设置
执行Design > Layer Stack
Manager...,即可弹出如图1所示的Layer Stack Manager...对话框。

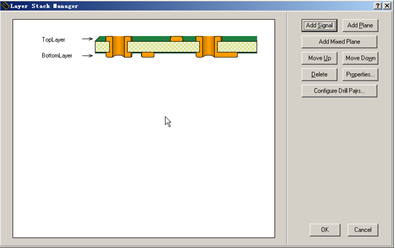

图1:Layer Stack Manager对话框
Layer Stack Manager对话框中显示当前电路板的结构图,通过该结构图,用户可以清除地了解当前电路板的层数和结构。
1、添加一个信号层
首先在结构图中选中一个层作为新添加信号层的位置,然后单击Add Signal按钮,即可在选定位置添加一个信号层,如图2所示。

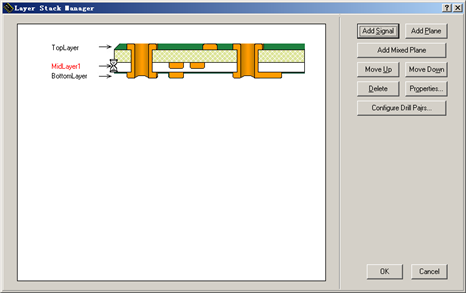

图2:添加一个信号层
2、添加一个内部电源/接地层
和添加信号层类似,首先在结构图中选种一个层作为新添加层的位置,然后单击Add Plane按钮,即可在选定位置添加一个信号层。
图3:删除一个层
3、删除一个层 首先在结构图中选定一个层,然后单击Delete按钮,系统将弹出如图2-13所示的对话框以提示用户确认,单击OK按钮即可将选定的层删除。
4、改变层的层叠次序 首先在结构图中选定一个层,然后单击Move按钮即可将选定的层上移一层,单击Move
Down按钮即可将选定的层下移一层。 5、编辑层的属性
在结构图中选种一个层,然后单击Properties…按钮或直接双击该层,即可弹出Edit
Layer对话框,进行属性设置,如图2-14所示。
图4:Edit Layer对话框
通过此对话框,可编辑相应层的属性。
|
