内电层分割设置

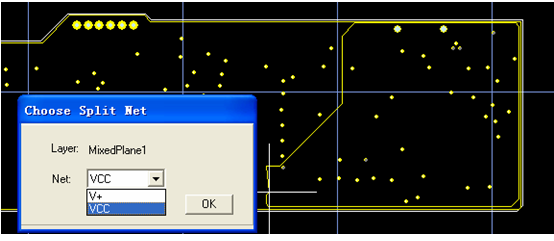

在层堆栈管理器界面中(设计 > 层堆栈管理器中)添加设置内电层或混合内电层以及将其层对应的属性(type)设置为混合内电层(mixedplane)添加层的网络。依软件自带的 0803.pcbdoc为例,将混合内电层中设置的网络为VCC和V+。 热键shift+S单击选择当前的混合内电层mixedplane1在左侧浏览器界面的电路板信息栏中选择Nets然后单击all nets 后在下面网络名列表中选择VCC,此时当前设计文件中的所有VCC的网络下的过孔都会高亮显示,单击菜单:放置>分割混合内电层,在当前的PCB文件中依次绘制多边形网络,最后在形成的闭合区域双击在弹出的对话框中选择此分割网络名,最后单击OK即可 。
