布线规则的设置

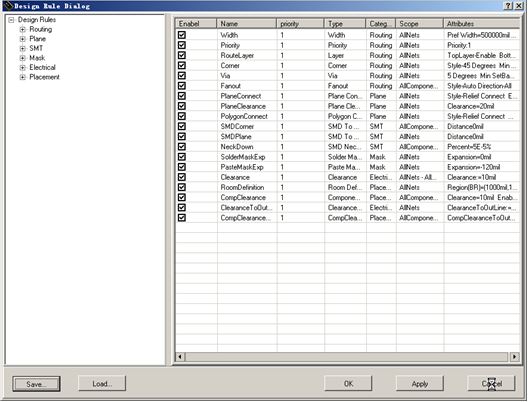

单击Design >> Rules…将弹出如图1所示的对话框,在该对话框中可以定义自动布线的规则。
图1: 当前PCB板上的布线规则
在如图所示的对话框中,给出了以下的布线规则:
1、Routing(布线)规则
(1)Width(线宽限制规则):该规则用于设置布线时的走线宽度范围。Minimum
Width用于设置最小值,Preferred用于这只期望值,Maximum Width用于设置最大值。
(2)Routing
Topology(自动布线拓扑规则):该规则用于设置自动布线时采用的拓扑规则。在Constraint(约束)的下拉框中选择拓扑结构。
(3)Routing
Priority(布线优先级规则):该规则用于设置自动布线时的优先级。优先级的范围为0-100,值越小,代表的优先级越底下;优先级越高,自动布线时就最先走线。
(4)Routing Layer(布线板层规则):该规则用于设置自动布线时使用的板层以及自动布线时,各个板层上铜线的方向。
(5)Routing Corners(铜线拐弯方式规则):该规则用于设置铜线拐弯时的方式。一般采用45度的拐角方式。
(6)Routing Via(自动布线过孔类规则):该规则用于设置自动布线采用的过 孔类型。
(7)Fanout Control(布线扇出控制规则):该规则用于设置自动布线时扇入、扇出的控制规则。第一栏Fanout
Style用于设置扇出风格,第二栏Fanout Direction用于设置扇出方向。
2、Plane(平面)规则
Plane选项用于定义电源层的设计规则,它包含了3个规则。
(1)Power Plane Connect
Style(电源层连接类型规则):该规则用于设置零件管脚连接到电源层采用何种焊盘类型。第一种是Relief
Connect(辐射状连接),另一种是Direct Connect(直接连接),最后一种是No Connect(无连接方式)。
(2)Power Plane Clearance(电源层安全间距限制规则):该规则用于设置焊盘以及过孔边缘与电源层铜膜之间的最小间距。
(3)Polygon Connect
Style(焊盘与敷铜连接类型规则):该规则用于设置元件焊盘通过哪种方式连接到敷铜。包括3种方式:Relief
Connect(辐射状连接)、Direct Connect(直接连接)和No Connect(无连接方式)。
3、SMT(表面贴片焊盘设计)规则
(1)SMD To Corner(SMD焊盘与拐角处最小间距限制规则):该规则用于设置表贴元件焊盘(SMD)和拐弯处最小间距限制。
(2)SMD To Plane (SMD焊盘与电源层最小间距限制规则):该规则用于设置表贴元件焊盘(SMD)和电源层的最小间距限制。
(3)SMD Neck-Down(SMD焊盘“颈缩率”):该规则用于设置表贴元件焊盘(SMD)和导线连接时的“颈缩率”(即导线宽度与SMD
焊盘宽度的比值)。
4、Mask(模板)规则
(1)Solder Mask Expansion:该命令用于设置锡膏防护层和焊盘之间的间距。
(2)Paste Mask Expansion:该命令用于设置阻焊层和焊盘之间的间距。
5、Electrical(具有电气特性对象规则)
(1)Clearance(设置具有电气特性对象之间间距的规则):该命令用于设置PCB板上,具有电气特性对象间的间距。包括了导线与导线之间、导线与焊盘之间、焊盘与焊盘之间的间距规则。
(2)Clearance To Outline(设置具有电气特性的对象与外形间的规则):该命令用于设置有电气特性的对象与外形线之间的间距。
6、Placement(布置)规则
(1)Room Definition(元件集合定义规则):该规则用于定于元件集合的尺寸。其各项约束含义如下:
Room Locked:该命令用于设置是否锁定元件集合。
Components Locked:该命令用于设置是否锁定元件。
Gap:用于设置元件集合之间的间距。
X1/Y1栏:用于设置元件集合矩形区域第一个对角点的坐标。
X2/Y2栏:用于设置元件集合矩形区域第二个对角点的坐标。
(2)Component Clearance(元件间距限制规则):该规则用于设置元件之间的最小间距。
(3)Component Clearance To Outline(元件到外形的限制规则):该规则用于设置元件与外形线之间的最小距离。
在如图1所示的对话框中给出了当前PCB板上所有的布线规则。在PCB自动布线时可以增加一些布线规则,这些规则通常包括有以下几类:Electrical、Routing、SMT、Plane等。其具体的步骤是:
(1)选中新建布线规则的种类。
(2)单击鼠标右键将弹出如图2所示的菜单,在该菜单中选择New Rule…菜单选项,此时即完成新建一个布线规则的工作。
图2:右击弹出菜单
(3)对新建的布线规则进行设置。
