手动布线

下面以连接两个元器件为例（注意：必须在同一网络中才能手动布线连接）

1.打开PcbDoc，放置两个元器件，执行place>connection,鼠标光标变成十字。然后连接两元器件的管脚，形成网络。

2.执行place>Manual Routing,鼠标光标变成十字，就可以手动布线连接两个元器件。

3.手动布线时按space键改变布线方式，按shift+space键改变布线模式

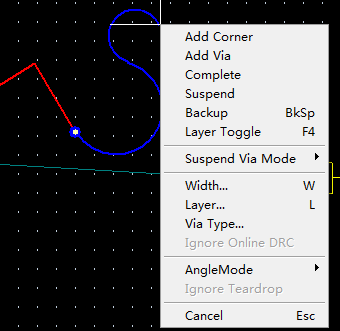

4.布线时右键弹出菜单如图1：

图1

5.在下拉菜单中有添加过孔，换层等操作。
