编辑覆铜

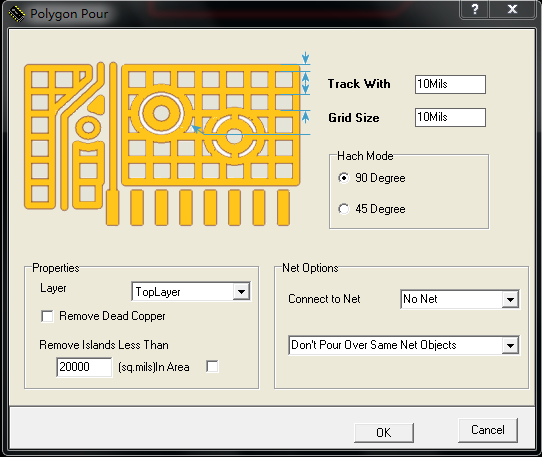

1.单击Place >> Smart Copper菜单,将弹出如图1所示的菜单
图1
2.在图1对话框中可以设置敖铜的属性。 ● Layer:所在层面 ● Min Prim Length:设定敷铜最小长度 ● Connect to Net:连接的网络。单击右边的下拉式按钮,可以选择电路板上的所有网络名称,一般将敷铜连接到接地的网络上。 ● Remove Dead Copper:去死铜。指如果某一块铜摸无法连接到指定的网络,则删除它。 针对不同的敷铜模式,其某些属性设置也不相同,需要另外设置。
