设置添加泪滴

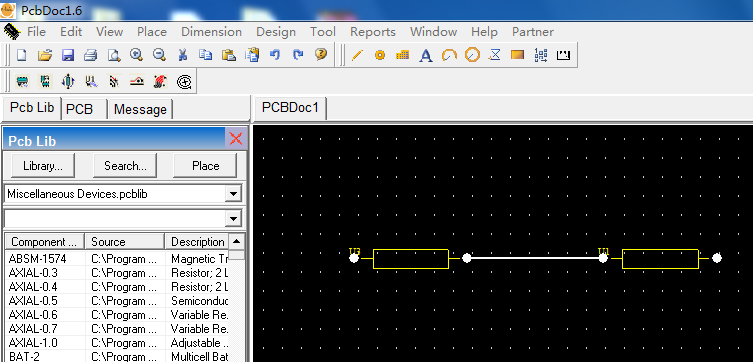

1.打开PcbDoc，放置两个元器件，然后执行Place>connection,连接两个元器件，再执行Place>Manual Routing,连接两元器件。如图1：

图1

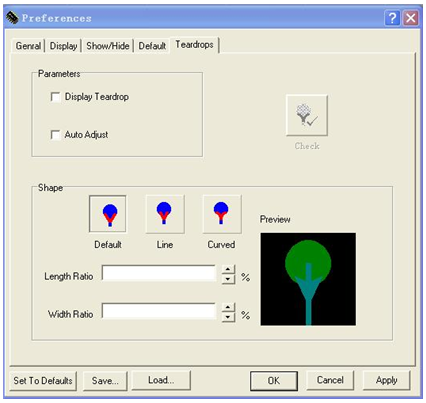

2.执行Tool>PCB Preferences,在弹出的窗口中单击Teardrops。如图2：

图2

3.通过上图可对泪滴进行相关的设置，如Display Teardrop：是否显示泪滴；Auto Adjust：是否对泪滴进行自动调整。而在Shape一栏中，对其外形进行默认、线性或是曲线式的设置，可达到用户的要求。

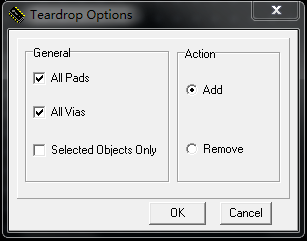

4.执行Tool>Teardrops,弹出窗口如图3所示：

图3

5.通过上图可选择在需要的焊盘或过孔添加或移除.可通过刚刚绘制的两个元器件来观察你所编辑的结果。
