金手指元器件的手动绘制
1.如图在打开的PCBlib界面单击快捷工具栏中PADS按tab键后弹出如下PCB中的显示设置对话框：

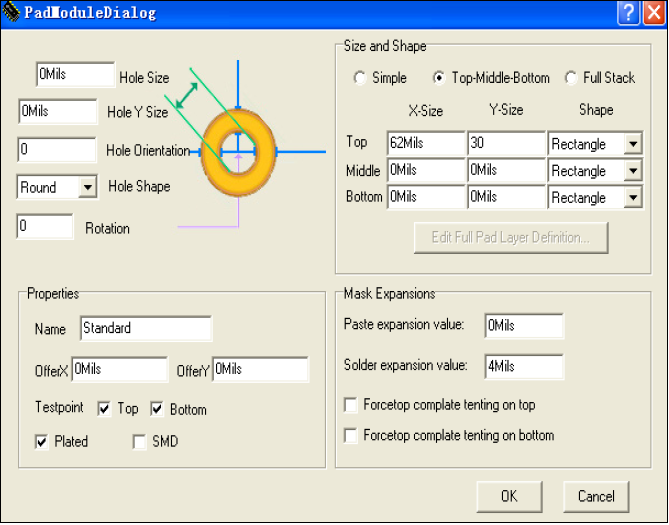

图1：pcblib中焊盘设置界面
2.图1所示：因要设置表面贴的焊盘，所以将界面中
>> hole size（钻孔水平X轴的宽度）设置为0；
>> hole Y size （钻孔垂直Y轴的宽度）设置为0；
>> hole orientation (钻孔角度）设置为0；hole shape 就可不选；
>> degree rotation 设置焊盘角度，默认的为水平角度，这里设置为0； 其他默认。
>> size and shape 焊盘类型设置为top-middle-bottom,首先设置顶层：设置的参数为x-size,y-size,shape依次为62mils，30mils，rectangle；中间层middle以及顶层bottom设置及结果如图1；

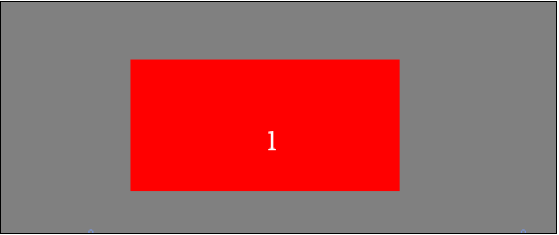

3.顶层图形结果显示如图2：
图2
|
|
