异型焊盘和异型钻孔的设置

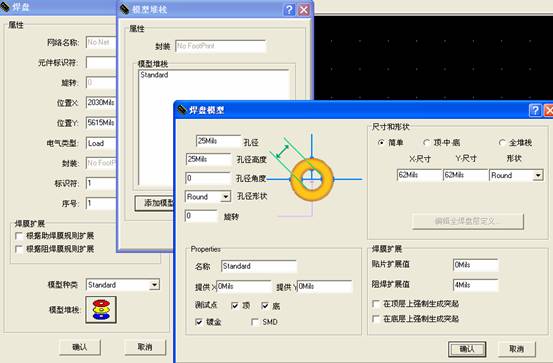

在当前PCB模块中单击菜单:放置>焊盘(在PCBLib中操作类似),在鼠标处于可执行状态单击任意出放置一个焊盘,此时直接双击单击打开“模型堆栈”在弹出的“模型堆栈”管理界面中单击“添加模型”图1
在当前界面右侧尺寸和形状中设置焊盘的外形尺寸大小,在对应的左侧处的
孔径设置焊盘孔径的的直径大小或圆角孔径的直径大小
孔径高度设置圆角矩形钻孔孔径的高或长度
孔径角度设置圆角矩形钻孔孔径的角度
孔径类型设置圆角矩形钻孔的形状(圆角或直角)

在尺寸和形状栏下可以设置焊盘的形状和尺寸

图1

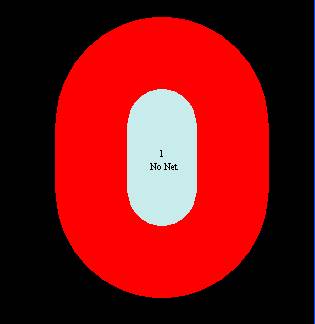

最后在属性propeties处设置此焊盘的名称,注意不要与原来的焊盘重名,确认OK即可图2。




图2
