修改覆铜
注:首先可以在Design > Board Options > Measurement Unit 中设置单位。

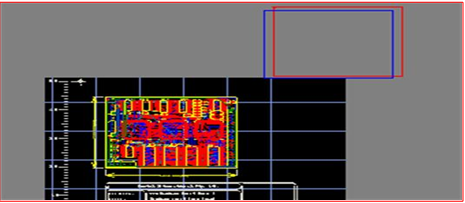

导进的图纸中部分客户会发现此板子中怎么会有多余的覆铜外框如图1所示:
图1
我们发现这是在原始99软件中由于移除当前PCB
图纸中的覆铜外框而没有删除掉,其99中只是将其隐藏了,所以在导进后进将其显示,只要在空白处选择右键 Select
Shape,直接选择覆铜的外框按键盘Delete 删除即可!

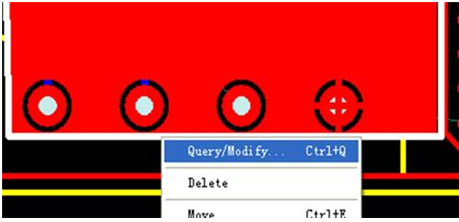

下面采用同样的方法选择覆铜(若已经将导进的覆铜恢复,可以单击右键选择Select
Copper 单击覆铜任意区域单击右键如下图选择Select Shape 后超亮显示覆铜的外框然后直接单击右键
选择Query/Modify命令设置覆铜的外框,依次如下图)
图2
图3

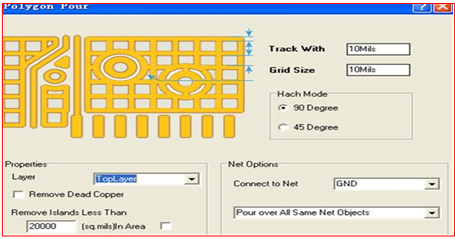

通过右键shape 选择修改覆铜对话框:设置的覆铜网络信息如下:
可以修改设置覆铜的线宽 track with,
栅格大小 gird size,
热焊盘的连接角度hach mode,
覆铜的网络层layer 以及是否移除死铜区域 remove dead copper,
设置最小覆铜面积(移除最小覆铜区域) remove islands less than,
以及覆铜对应的网络 Nets options和选择覆铜的填充形式!
|
