修改板层网络设置以及内电层分割

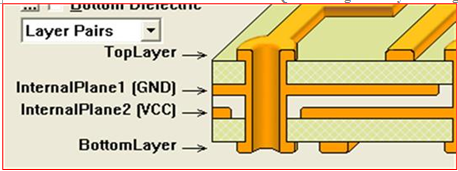

我们看到原始文件的设置下图:是一个四面板内电层设置的分别是GND和VCC网络。可以看出其并没有采用分割网络的设置!

图1

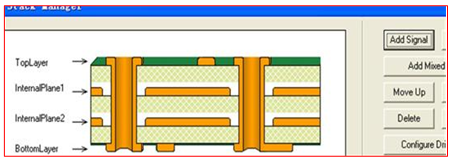

下面在当前打开导入的PCB 文件界面下,选择菜单Design > Layer Stack Manager 显示当前PCB 文件的层次设置,如下图:

图2

单击其中的Interplayer1 可以修改当前的网络设置以及命名等。

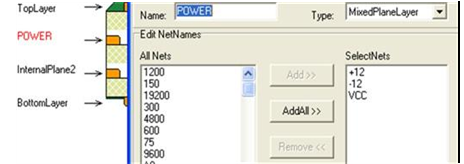

在此我们将内电层1 修改设置为具有多电源网络分割性质的内层:
(1)将网络名name 修改为 POWER ,同时将网络类型TYPE 修改为 mixedplane
(2)将原来的GND 网络删除,添加新的多电源网络+12V,-12V,VCC等,确认OK。

图3

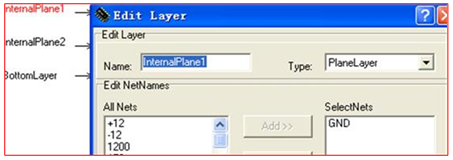

将interplaner2 中的VCC 网络修改为GND ,name 修改为:GND,type 修改为:planelayer.确认修改OK

图4



最后单击OK 退出层次管理器界面。

在当前界面选择键盘热键Shift + S 单层显示选择对应的板层为power ,在分割网络之前应综合考虑分割的利害,以及每个网络分割区域的综合优化分配,重要元器件的摆放位置等等;单击界面浏览器左边PCB 项目下的Nets > All Nets > +12V ,此时对应网络下的所有过孔或钻孔型的焊盘都以高亮状态突出显示(若对选择的钻孔焊盘以及过孔的颜色显示不明显,可以再设计Design > Board Layers and Colors > system color中修改 PADS holes 和 Vias Holes确认OK 即可)如下图:
