板层显示和颜色设置

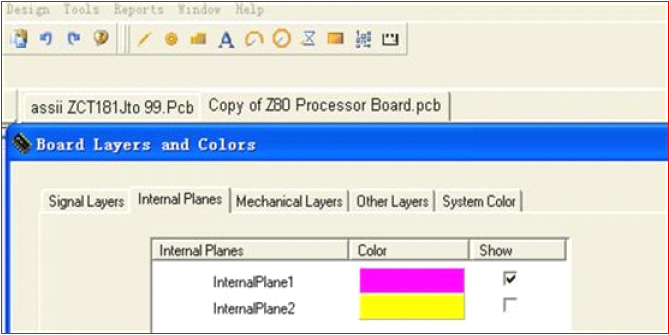

    其它软件的PCB文件导入青越锋后,内电层和信号层,不会自动显示的(但是软件是可以检测到是几层板,同时青越锋软件也在修改程序将其进行自动显示原来的层数),这就需要我们手工去打开原来的内电层:在导进的PCB文件中执行Design > Board Layers and colors弹出下面的对话框,signal layers 信号布线层,internal planes为内电层,此时看到两个内电层只有一个被选中,此时只要勾选确认OK即可显示,同时颜色只需双击就可修改重新设置。

图1:勾选显示内电层设置

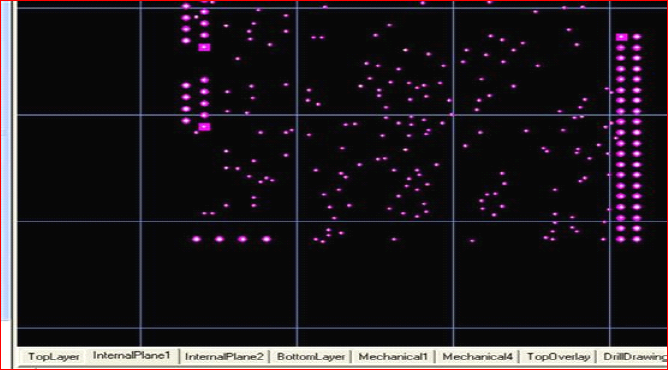

    首先热键Shift + S单层显示查看原来的四面板,如下图是显示的内电层internerPlane1的,同时可以查看其他的层:toplayer、internalPlaner2、Bottomlayer、Mechanical1、Mechanical4、TopOverlay、keepoutlayer等,其他需要显示的层及颜色都可以在对应的颜色层中设置修改!

图2
