Pcb文件导入后出现飞线

    青越锋软件打开其他PCB文件出现的飞线，一方面是由于本身 Protel软件程序的零散造成，在布线默认布线TRACK搭在焊盘上也是认为默认连接，不能自动连接到焊盘中心（需要认为的可以来连接），另一方面由于设计人员在手工绘制时出现的类似设计不严谨规范造成的。但是无论如何都不会影响本身电气物理连接的。

    导进后的PCB电路板，如图首先我们先查看有无一些track 连接不规范导致改变为line 线，单击菜单中的Tools > Unroute > All,撤销原来所有的布线，然后在打散排列元器件： Tool > Disperse Components,此时我们就看可以看到残留的焊盘以及在PCB板上面一些不规范设计导致的LINE 线产生（注意：不要直接删除否者您愿意重新布局布线设计），

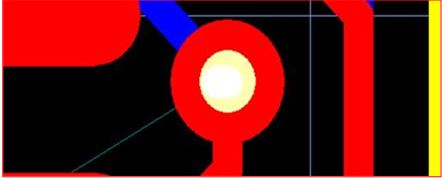

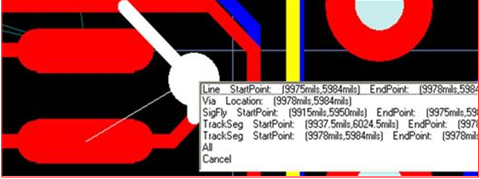

如图1显示的顶层红色line 和底层蓝色的line线或图2 显示的一点Line或trackseg线

图1

图2

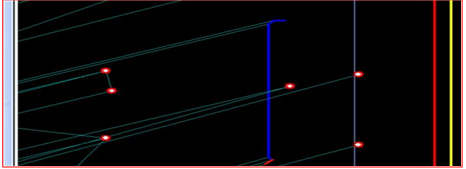

下面我们可以记录当前出现LINE的坐标位置（*，*），然后再依次撤销原来的打散disperse components， unroute即可（不要做任何其他修改删除操作），操作后查看刚才记录的坐标位置，找到其所在的位置，如下图，选择此段LINE 就会超亮显示。

图3

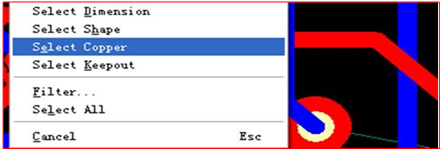

同上也可以直接在空白处单击右键选择：Select > Copper ,然后直接单击需要选择的LINE 线删除即可！

图4

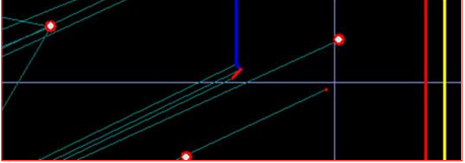

其次选中后的结果如下图：

图5

超亮显示被选中的LINE

最后单击右键选择 Delete 或直接单击键盘上的DELETE 即可删除此段Line ！此时我们看到多余的飞线便立即随之而消失。只要刷新或放大缩小界面即可看大完好的布线！
