青越锋导入其它同类软件的PCB文件
DXP ，Protel2004 ,以及最新的AD.*版本等的软件直接打开的PCB文件当前界面下直接单击菜单File > Save as 选择ASCII 格式的文件类型即可。
Protel 99软件中的PCB文件要导入青越锋软件中还需多做一步。下面来介绍Protel99中的PCB文件的导入操作：

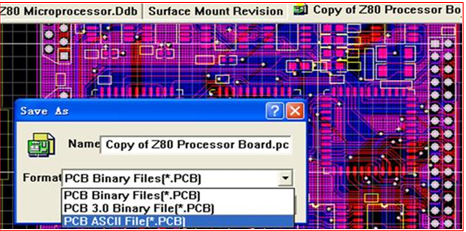

1. 选择菜单File > Save as ,在弹出的对话框中选择保存的文件类型为 PCB ascii File
(*.pcb),文件命名可以默认也可以自己修改（命名会自动添加Copy of *,修改命名一定不要与原来的文件重名），确认OK即可，
图1

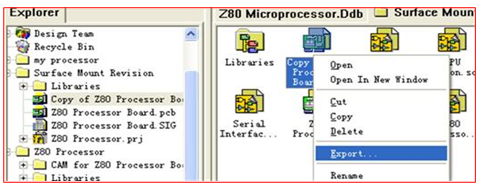

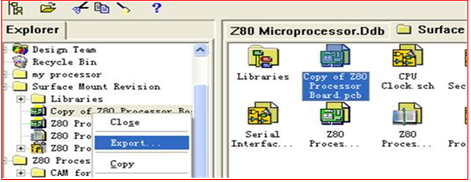

2.另存为选择ASCii 文件类型然后选择数据库的源文件夹surface mount revision ,如图，以及单击左侧浏览器再下面树状的的文件夹中展开刚才另存的PCB 文件，单击右键选择Export,保存到你自己的目录下面。如图2和图3（两种操作一样）
图2
图3

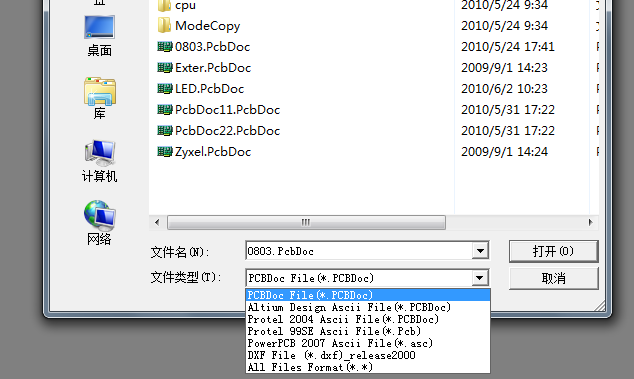

3.然后打开青越锋PcbDoc，执行File>Open,在弹出的打开窗口选择你所要打开的文件名和文件类型即可。如图4所示：
图4
|
|
